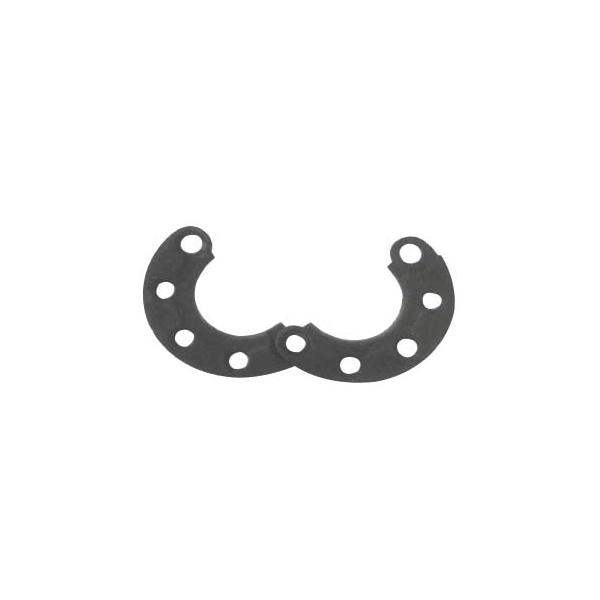

Demi bride fonte GS DN300 ISO PN16 lot 2
Certification : ACS, Type de connexion : M24-clé n°36
| Poids (kg) | 10.6 |
|---|---|
| Fiche technique | Fiche_technique_860240 .pdf |
| Notice de pose | Notice_de_pose_860240 |
| Plus produit | Info technique<br/>● Les brides orientables de la gamme DN 40 à 200 ISO PN 10-16-25-40 et DN 250 à 600 ISO PN 10-16-25 peuvent être interchangeables et se montent sur les collets des raccords de fabrication courante (sous réserve de confirmation de l'industriel). Ainsi, un raccord ISO PN 10 peut être transformé en un raccord ISO PN 16 ou supérieur en remplaçant le jeu de segment de brides mobiles. Il est déconseillé de panacher des segments de brides mobiles et des corps de différentes marques.<br/>● Une gamme raccords avec brides fixes est disponible DN 60 à 2000. |
| Nom du fournisseur | ELECTROSTEEL |
| Accessoire | 24 boulons Ø24x120mm' |
| Certification | ACS |
| Certification Norme Label 1 | ISO PN16 |
| Diamètre intérieur | 300 mm |
| Matière | fonte GS |
| Nombre | 2 |
| Norme | EN545:2010 |
| Type_de_connexion | M24-clé n°36 |
| Plus produit 2 |
Info chantier ● Procédure d'assemblage : 1. Assurez-vous que les faces des brides soient propres et libres de toute salissure ou particule de matière étrangère. 2. Des boulons de positionnement peuvent être insérés pour permettre le positionnement du joint contre la face de la bride. Privilégier des boulons de classe 8-8 à minima avec revêtement Geomet pour une meilleure durabilité d e l'ouvrage. 3. Utilisez des joints en caoutchouc conformes à la norme EN 681-1, de dimensions adaptées au perçage des brides et de préférence renforcés par une armature métallique. L'utilisation de joint avec armature métallique recouvert EPDM permet de disposer d'un joint bénéficiant d'une certification ACS et d'une tenue en pression PFA 16 ou supérieure. Pour mémoire, les joints caoutchouc toilés ne sont pas garantis à une tenues en pression PFA 16 et ne bénéficient pas de l'attestation de conformité sanitaire. 4. Placez le joint sur les boulons de positionnement. 2 boulons placés en bas de la bride suffisent pour positionner correctement un joint à armature métallique. 5. Avancez la bride adjacente contre les boulons. 6. Serrez les quatre boulons de positionnement en croix afin de fixer la bride adjacente. 7. Insérez un à un les boulons restant et serrez les boulons dans les angles opposés avec le couple de serrage recommandé. 8. Serrez les boulons. Si nécessaire, resserrez les boulons avant l’essai de pression. Sur les liaisons à brides équipées de joints en élastomère, un relâchement du joint pourra être observé et il conviendra lors de l’essai de pression de vérifier l’efficacité en termes d’étanchéité, à la pression prévue, du couple de serrage. Pour les tailles de raccord avec 12 boulons ou plus, il est recommandé d’avoir deux monteurs travaillant simultanément sur les boulons diamétralement opposés. |
| A.C.S Date expiration | 20230613 |
| Logo Marque | ecran_Logo_Marque_860240 |
| Délais approvisionnement fournisseur | 6-10 jours ouvrés |
| Descriptif produit 2 |
● Conformité à la norme EN-545, ISO 2531 ● Attestation de conformité sanitaire ● Perçage : EN 1092 - ISO 7005 ● Dimensions des brides : EN 1092-2 ISO 7005-2 ● Revêtement EN 14901 |
| Type_de_conditionnement | lot |
| Livraison par nos soins | NON |
| Nombre_de_trous | 12 trous |
| Serrage | 130 N.m |
| Revêtement_extérieur | époxy alimentaire |
| Descriptif spécialiste |
Gamme de raccords DN 40 à 800 à brides orientables utilisés dans les réseaux d’adduction d’eau potable et d’irrigation. Le raccordement par brides mobiles facilite le montage et le démontage des installations de part et d’autre des raccords afin d'en assurer la maintenance ou la modification. L'association de deux raccords à bride rend l'assemblages rigides et autobloquants ne nécessitant pas de butée. ● Livrée avec des brides perçage ISO PN 10 ● Bride avec perçage ISO PN 16, ISO PN 25 sur demande ● Revêtement intérieur et extérieur époxy bleu ou cataphorèse selon version ● Gamme : - coudes 1/4 - 90°, 1/8 - 45°, 1/16 - 22,5°, 1/32 - 11,25° - coudes à patins 1/4 - 90° - té égaux et réduits - cônes - manchette 0.25 m, 0.50 m, 1.00 m - manchette d'ancrage pour les traversée de paroie - croix - bride bout uni (BU) - esse de réglage |
| Made in france | non |
| Libellé des unités de facturation | Jeu(x) |
| Gencode de l'article | 3615602051021 |
| Référence fabricant | BAB30BO20NN2 |
| Produit multi-fournisseur (0 ou 1) | 1 |
